Рассмотрим первое преимущество, связанное с отображением цифровой информации. Разложение изображения по уровням яркости на экране стано-вится в полной мере доступным для пользователя. Весь диапазон оптических яркостей может быть использован для отображения лишь одного участка изображения, что приводит к повышению контраста в интересующей области. В распоряжении оператора имеются алгоритмы для аналоговой обработки изображения с целью оптимального использования возможностей систем отображения. [№ 5, стр. 103]

Это свойство цифровой рентгенографии также дает возможность снизить лучевую нагрузку на пациента путем уменьшения количества рентгенограмм для получения диагностической информации (той же полезности).

Цифровое отображение при его компьютерной обработке позволяет извлечь количественную и качественную информацию и таким образом пе-рейти от интуитивно-эмпирического способа изображения к объективно из-меренному.

Существенным преимуществам цифровой рентгенографии перед экранно-пленочным процессом являются простота и скорость получения изображения. Изображение становится доступным анализу врачом-рентгенологом в момент окончания экспозиции. [№ 6]

Второе преимущество цифровой рентгенологии - возможность снижения дозы облучения. Если в обычной рентгенологии доза облучения зависит от чувствительности приемника изображения и динамического диапазона пленки, то в цифровой рентгенологии оба этих показателя могут оказаться несущественными. Снижения дозы можно достичь установкой экспозиции, при которой поддерживается требуемый уровень шума в изображении. Дальнейшее уменьшение дозы возможно путем подбора такой длины волны рентгеновского излучения, которая обеспечивала бы минимальную дозу при данном отношении сигнал/шум, а также путем ликвидации любых потерь контраста с помощью описанных выше методов отображения цифровых изображений.

Третье преимущество цифровой рентгенологии - это возможность цифровой обработки изображений. Рентгенолог должен выявить аномальные об-разования на осложненной фоном нормальной структуре биоткани. Он может не заметить мелких деталей в изображении, которые система разрешает, или пропустить слабоконтрастную структуру, видимую на фоне шумов изоб-ражения, из-за сложного строения окружающих (или сверхлежащих) тканей. Субстракционный метод в рентгенографии позволяет устранить большую часть паразитной фоновой структуры и тем самым увеличить вероятность выявления важных деталей на рентгенограмме. Компьютерную томографию можно рассматривать как частный случай метода субстракционной рентге-нографии, в котором из обычных проекционных изображений устраняется информация о вышележащих структурах. [№ 5, стр.103-104]

Особенная ценность применения цифровой рентгенографии заключается в возможности полного отказа от рентгеновской пленки и связанного с ней фотохимического процесса. Это делает рентгенологическое исследование экологически чище, а хранение информации в цифровом виде позволяет создать легкодоступные рентгеновские архивы. Новые количественные формы обработки информации открывают широкие возможности стандартизации получения изображений, приведения их к стандарту качества в момент по-лучения и при отсроченных повторных исследованиях. Немаловажна откры-вающаяся возможность передачи изображения на любые расстояния при по-мощи средств компьютерных коммуникаций.

Приведенные соображения с достаточной наглядностью демонстрируют прогрессивность внедрения в практику цифровой рентгенографии, которая сможет перевести диагностическую рентгенологию на новый более высокий технологический уровень. Отказ от дорогостоящих расходных материалов обнаруживает и ее высокую экономическую эффективность, что в сочетании с возможностью уменьшения лучевых нагрузок на пациентов делает ее при-менение в практике особенно привлекательным. [№ 6]

СПИСОК ЛИТЕРАТУРЫ :

1. Розенштраух Л.С.

Невидимое стало зримым (успехи и проблемы лучевой диагностики).- М.: Знание, 1987.- 64 с.

2. Томография грудной клетки / Помозгов А.И., Терновой С.К., Бабий Я.С., Лепихин Н.М. - К.:Здоровья,1992.- 288 с.

3. Компьютерная томография мозга. Верещагин Н.В., Брагина Л.К., Вавилов С.Б., Левина Г.Я.-М.:Медицина,1986.-256 с.

4. Коновалов А.Н., Корниенко В.Н.

Компьютерная томография в нейрохирургической клинике.-

М.: Медицина,1988. - 346 с.

5. Физика визуализации изображений в медицине: В 2-х томах.

Т.1:Пер. с англ./Под ред. С.Уэбба.-М.:Мир,1991.- 408 с.

6. Антонов А.О., Антонов О.С.,Лыткин С.А.//Мед.техника.-1995.- № 3 - с.3-6

7. Беликова Т.П.,Лапшин В.В.,Яшунская Н.И.//Мед.техника.-1995.- № 1-с.7

Министерство общего и профессионального образования Российской

Федерации

Владимирский государственный технический университет

Радиотехнический факультет

Кафедра РТ и РС

Исследовательская работа

Средства визуализации изображений в компьютерной томографии и

цифровых рентгенографических системах

Выполнил студент гр. МИД-194

Нефедьев В.В.

Научный руководитель Поздняков А.Д.

Владимир 1996 г.

Цифровая рентгенография с экрана электронно-оптического преобразователя (ЭОП)

Система рентгенографии с экрана ЭОП (рис. 5) состоит, как и обычная система электронно-оптического преобразования для просвечивания, из ЭОП, телевизионного тракта с высоким разрешением, рентгеновского высоковольтного генератора и рентгеновского излучателя. Сюда же входит штатив для исследования, цифровой преобразователь изображения и другие компоненты.

При обычной методике рентгенографии с экрана ЭОП с помощью 100 мм фотокамеры или кинокамеры переснимается оптическое изображение на выходном экране преобразователя.

В цифровой же системе сигнал, поступающий с видеокамеры, аналого-цифровым преобразователем трансформируется в набор цифровых данных и передается в накопительное устройство. Затем эти данные, в соответствии с выбранными исследователем параметрами, компьютерное устройство переводит в видимое изображение.

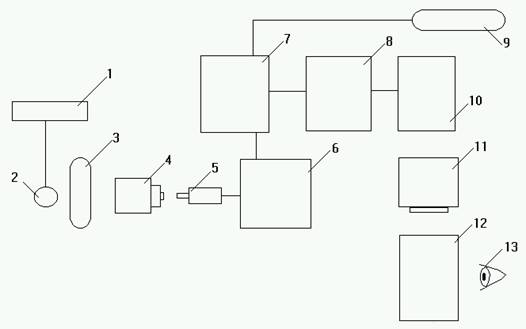

Рис.5 Цифровая рентгенография с экрана ЭОП

1-генератор; 2-рентгеновская трубка; 3-пациент; 4-ЭОП; 5-видеокамера;

6-аналого-цифровой преобразователь; 7-накопитель изображений;

8-видеопроцессор; 9-сеть; 10-цифро-аналоговый преобразователь;

11-монитор; 12-снимок; 13-рентгенолог.

Цифровая люминесцентная рентгенография (ЦЛР)

Применяемые в ЦЛР (рис.6) пластины-приемники изображения после их экспонирования рентгеновским излучением последовательно, точка за точкой, сканируются специальным лазерным устройством, а возникающий в процессе лазерного сканирования световой пучок трансформируется в цифровой сигнал. После цифрового усиления контуров и контрастности элементов изображения оно лазерным принтером печатается на пленке или воспроизводится на телевизионном мониторе рабочей консоли. Люминесцентные пластины-накопители выпускаются в стандартных формах рентгеновской пленки, помещаются вместо обычных комплектов "пленка-усиливающий экран" в кассету и применяются в обычных рентгеновских аппаратах.

Такая пластина обладает значительно большей экспозиционной широтой, чем общепринятые комбинации пленка-экран, благодаря чему значительно расширяется интервал между недо- и переэкспонированием. Этим способом можно получать достаточно контрастные изображения даже при резко сниженной экспозиционной дозе, нижним пределом которой является лишь уровень квантового шума. Поэтому даже при рентгенографии в палате у постели больного методика ЦЛР гарантирует получения качественного снимка.

При ЦЛР используются цифровые преобразователи, пространственное разрешение которых выше, чем у большинства используемых в настоящее время для обычной рентгенографии комбинаций экран-пленка. Все же особым преимуществом ЦЛР является передача малоконтрастных деталей, тогда как передача очень мелких деталей, таких, например, как микрокальценаты в молочной железе, остается прерогативой рентгенографии на рентгеновской пленке.

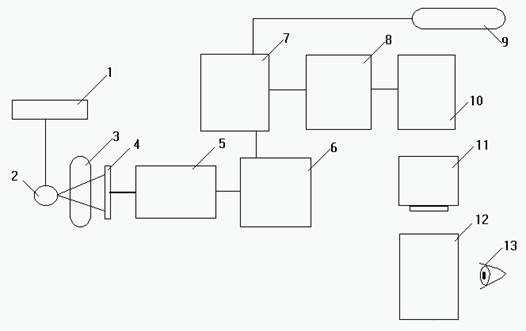

Рис. 6 Цифровая люминисцентная рентгенография.

1-генератор; 2-рентгеновская трубка; 3-пациент; 4-запоминающая

пластина; 5-транспортирующее устройство; 6-аналого-цифровой

преобразователь; 7-накопитель изображений;8-видеопроцессор; 9-сеть;

10-цифро-аналоговый преобразователь; 11-монитор; 12-снимок;

13-рентгенолог.

Селеновая рентгенография

Селеновые детекторы представляют собой новейшую систему цифровой рентгенографии (рис. 7). Основной частью такого устройства служит детектор в виде барабана, покрытого слоем аморфного селена. Селеновая рентгенография в настоящее время используется только в системах рентгенографии грудной клетки. Характерная для снимков грудной клетки высокая контрастность между легочными полями и областью средостения при цифровой обработке сглаживается, не уменьшая при этом контрастности деталей изображения. Другим преимуществом селенового детектора является высокий коэффициент отношения сигнал/шум.

Рис.5 Цифровая селеновая рентгенография.

1-генератор; 2-рентгеновская трубка; 3-пациент; 4-селеновый барабан;

5-сканирующие электроды+усилитель; 6-аналого-цифровой преобразо-

ватель; 7-накопитель изображений; 8-видеопроцессор; 9-сеть;

10-цифро-аналоговый преобразователь; 11-монитор; 12-снимок;

13-рентгенолог.
