ФИЗИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ОСНОВЫ ТОМОГРАФИИ

Принципы образования послойного изображения

При выполнении обычной рентгенограммы три компонента - пленка, объект и рентгеновская трубка - остаются в покое. Томографический эффект можно получить при следующих комбинациях: 1) неподвижный объект и движущиеся источник (рентгеновская трубка) и приемник (рентгенографическая пленка, селеновая пластина, кристаллический детектор и т.п.) излучения; 2) неподвижный источник излучения и движущиеся объект и приемник излучения; 3) неподвижный приемник излучения и движущиеся объект и источник излучения. Наиболее распространены томографы с синхронным перемещением трубки и пленки в противоположных направлениях при

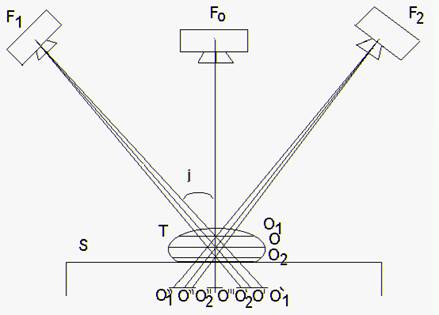

Рис.1 Принцип образования послойного изображения.

F0,F1,F2-нулевое,исходное и конечное положение фокуса рентгеновской трубки; j-1/2 угла поворота трубки; S-поверхность стола; Т-объект исследования; О-точка выделяемого слоя; О1, О2-точки, находящиеся выше и ниже выделяемого слоя; О`, О``-проекции точки О на пленке при исходном и конечном положениях фокуса рентгеновской трубки; О1`, O1``-проекции точки О1 на пленке при тех же положениях фокуса трубки; О2`, О2``-проекции точки О2 при тех же положениях фокуса трубки; О```-проекции всех точек на пленке при нулевом положении рентгеновской трубки.

неподвижном объекте исследования. Рентгеновский излучатель и кассето-держатель с приемником излучения (рентгеновская пленка, селеновая пластина) соединяют жестко с помощью металлического рычага. Ось вращения рычага (перемещения трубки и пленки) находится над уровнем стола и ее можно произвольно перемещать.

Как показано на рис.1, при перемещении трубки из положения F1 в положение F2, проекция точки О, которая соответствует оси вращения рычага, будет постоянно находиться в одном и том же месте пленки. Проекция точки О неподвижна относительно пленки и, следовательно, ее изображение будет четким. Проекции точек О1 и О2,находящиеся вне выделяемого слоя, с перемещением трубки и пленки меняют свое положение на пленке и, следовательно, их изображение будет нечетким, размазанным.Доказано, что геометрическим местом точек, проекции которых при движении системы неподвижны относительно пленки, является плоскость, параллельная плоскости пленки и проходящая через ось окончания системы. На томограмме, таким образом, будут четкими изображения всех точек, находящихся в плоскости на уровне оси вращения системы, то есть в выделяемом томографическом слое.

На рисунке показано перемещение трубки и пленки по траектории прямая-прямая, то есть по параллельным прямолинейным направляющим. Такие томографы, имеющие самую простую конструкцию, получили наибольшее распространение. В томографах с траекториями дуга-дуга, дуга-прямая геометрическим местом точек, проекции которых при движении системы неподвижны относительно пленки, является плоскость, параллельные плос-кости пленки и проходящая через ось качания системы; выделяется слой также плоской формы. Из-за более сложной конструкции эти томографы получили меньшее распространение.

Описанные выше аппараты относятся к линейным томографам (с линейными траекториями), так как проекции траекторий движения системы трубка-пленка на выделяемую плоскость имеют вид прямой линии, а тени размазывания имеют прямолинейную форму.

За угол поворота (качания) трубки 2j в таких томографах принимают угол ее поворота из одного крайнего положения в другое; перемещение трубки от нулевого положения равно j.

В томографах с нелинейным размазыванием перемещение системы трубка - пленка происходит по криволинейным траекториям - кругу, эллипсу, гипоциклоиде, спирали. При этом отношение расстояний фокус трубки - центр вращения и центр вращения - пленка сохраняется постоянным. И в этих случаях доказано, что геометрическим местом точек, проекции которых при движении системы неподвижны относительно пленки, является плоскость, параллельная плоскости пленки и проходящая через ось качания системы. Размазывание изображения точек объекта, лежащих вне выделяемой плоскости, происходит по соответствующим кривым траекториям движения системы. Размазываемые изображения повторяют на пленке траекторию перемещения фокуса рентгеновской трубки.

При симультанной (многослойной) томографии в один прием (одно пе-ремещение трубки и пленки в противоположных направлениях) получают несколько томограмм благодаря расположению в одной кассете нескольких пленок, расположенных на некотором расстоянии друг от друга. Проекция изображения первого слоя, находящегося на оси вращения системы (изб-ранной высоте слоя), получается на верхней пленке. Геометрически доказано, что на последующих пленках получают свое изображение нижележащие параллельные к оси движения системы слои, расстояния между которыми примерно равны расстояниям между пленками.Основным недостатком продольной томографии является то, что расплывчатые изображения выше- и нижележащих плоскостей с нежелательной информацией уменьшают естественную контрастность. Вследствии этого восприятие в выделяемом слое тканей с невысокой контрастностью ухудшается.

Указанного недостатка лишена аксиальная компьютерная рентгеновская томография. Это объясняется тем, что строго коллимированный пучок рентгеновского излучения проходит только через ту плоскость, которая интересует врача. При этом регистрация рассеянного излучения сведена к минимуму, что значительно улучшает визуализацию тканей, особенно мало контрастных. Снижение регистрации рассеянного излучения при компьютерной томографии осуществляется коллиматорами, один из которых расположен на выходе рентгеновского пучка из трубки, другой - перед сборкой детекторов.

Известно, что при одинаковой энергии рентгеновского излучения материал с большей относительной молекулярной массой будет поглощать рентгеновское излучение в большей степени, чем вещество с меньшей относительной молекулярной массой. Подобное ослабление рентгеновского пучка может быть легко зафиксировано. Однако на практике мы имеем дело с совершенно неоднородным объектом - телом человека. Поэтому часто случается, что детекторы фиксируют несколько рентгеновских пучков одинаковой интенсивности в то время, как они прошли через совершенно различные среды. Это наблюдается, например, при прохождении через однородный объект достаточной протяженности и неоднородный объект с такой же суммарной плотностью.

При продольной томографии разницу между плотностью отдельных участков определить невозможно, поскольку "тени" участков накладываются друг на друга. С помощью компьютерной томографии решена и эта задача, так как при вращении рентгеновской трубки вокруг тела пациента детекторы регистрируют 1,5 - 6 млн сигналов из различных точек (проекций) и, что особенно важно, каждая точка многократно проецируется на различные окружающие точки.

При регистрации ослабленного рентгеновского излучения на каждом детекторе возбуждается ток, соответствующий величине излучения, попа-дающего на детектор. В системе сбора данных ток от каждого детектора (500-2400 шт.) преобразуется в цифровой сигнал и после усиления подается в ЭВМ для обработки и хранения. Только после этого начинается собственно процесс восстановления изображения.

Восстановление изображения среза по сумме собранных проекций является чрезвычайно сложным процессом, и конечный результат представляет собой некую матрицу с относительными числами, соответствующую уровню поглощения каждой точки в отдельности.

В компьютерных томографах применяются матрицы первичного изобра-жения 256х256, 320х320, 512х512 и 1024х1024 элементов. Качество изображения растет при увеличении числа детекторов, увеличении количества регистрируемых проекций за один оборот трубки и при увеличении первичной матрицы. Увеличение количества регистрируемых проекций ведет к по-вышению лучевой нагрузки, применение большей первичной матрицы - к увеличению времени обработки среза или необходимости устанавливать до-полнительные специальные процессоры видеоизображения. [№ 2, стр. 10-13]

ПОЛУЧЕНИЕ КОМПЬЮТЕРНОЙ ТОМОГРАММЫ

Получение компьютерной томограммы (среза) головы на выбранном уровне основывается на выполнении следующих операций: 1) формирование требуемой ширины рентгеновского луча (коллимирование); 2) сканирование головы пучком рентгеновского излучения, осуществляемого движением (вращательным и поступательным) вокруг неподвижной головы пациента устройства "излучатель - детекторы"; 3) измерение излучения и определение его ослабления с последующим преобразованием результатов в цифровую форму; 4) машинный (компьютерный) синтез томограммы по совокупности данных измерения, относящихся к выбранному слою; 5) построение изображения исследуемого слоя на экране видеомонитора (дисплея).

В системах компьютерных томографов сканирование и получение изоб- ражения происходят следующим образом. Рентгеновская трубка в режиме излучения "обходит" голову по дуге 240о, останавливаясь через каждые 3о этой дуги и делая продольное перемещение. На одной оси с рентгеновским излучателем закреплены детекторы - кристаллы йодистого натрия, преобразующие ионизирующее излучение в световое.Последнее попадает на фотоэлектронные умножители,превращающие эту видимую часть в электрические сигналы.Электрические сигналы подвергаются усилению,а затем преобразованию в цифры,которые вводят в ЭВМ.Рентгеновский луч,пройдя через среду поглощения, ослабляется пропорционально плотности тканей,встречающихся на его пути,и несет информацию о степени его ослабления в каждом положении сканирования. Интенсивность излучения во всех проекциях сравнивается с величиной сигнала,поступающего с контрольного детектора,регистрирующего исходную энергию излучения сразу же на выходе луча из рентгеновской трубки.
